繊維と金属を複合した超フレキシブル電極･配線材
メタフレックス®︎とは

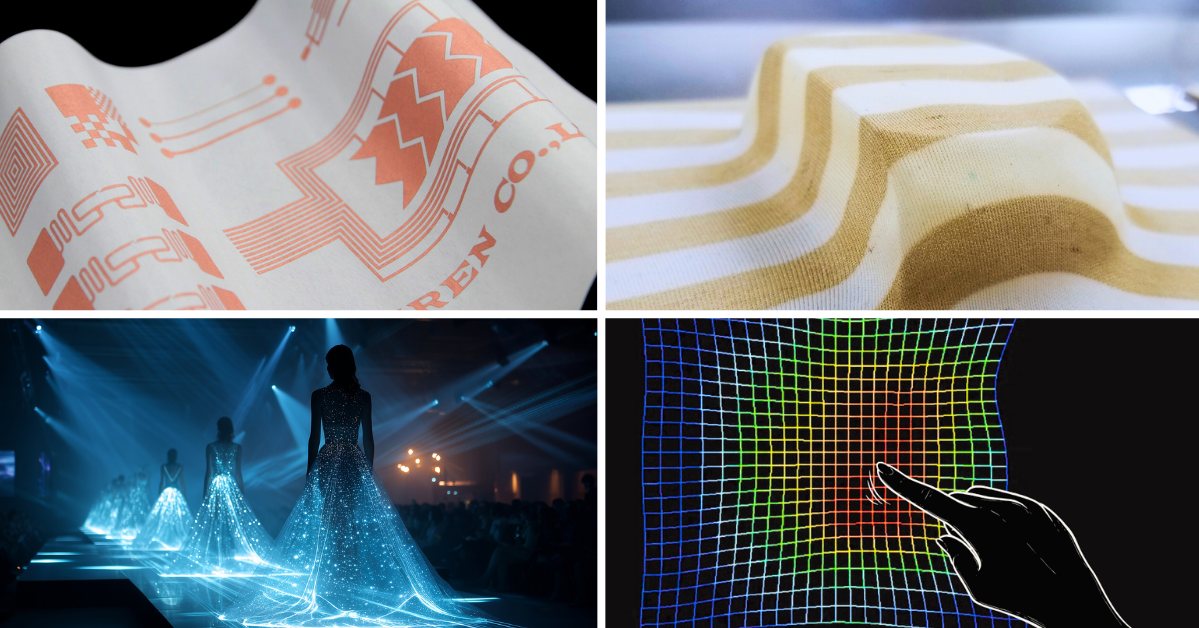

繊維と金属の特長を融合した、フレキシブルな導電素材
柔軟性、伸縮性、耐屈曲性に優れた導電ファブリック。配線・回路・センサー用途などご用途に合わせた機能設計が可能です。
10万回屈曲でも断線しない
高耐屈曲配線
10万回屈曲でも断線しない
高耐屈曲配線
一般的なプリント配線に比べ、5倍以上の屈曲性を保持。10万回屈曲で断線なし。

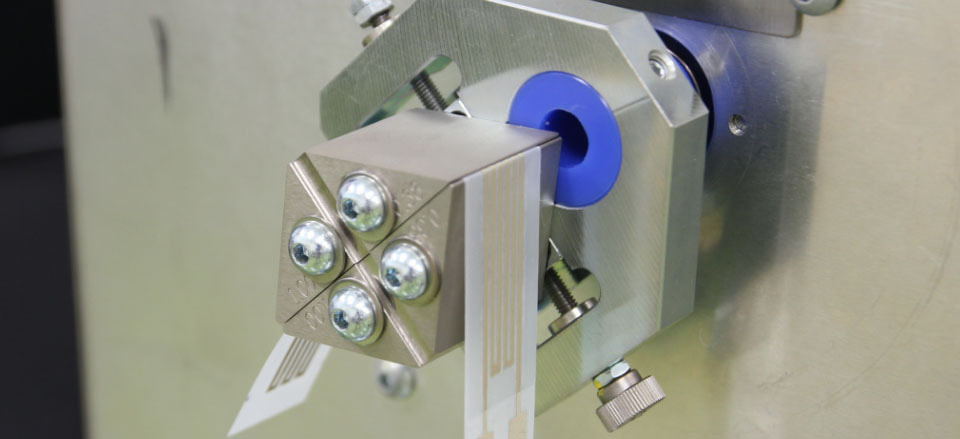

耐屈曲試験

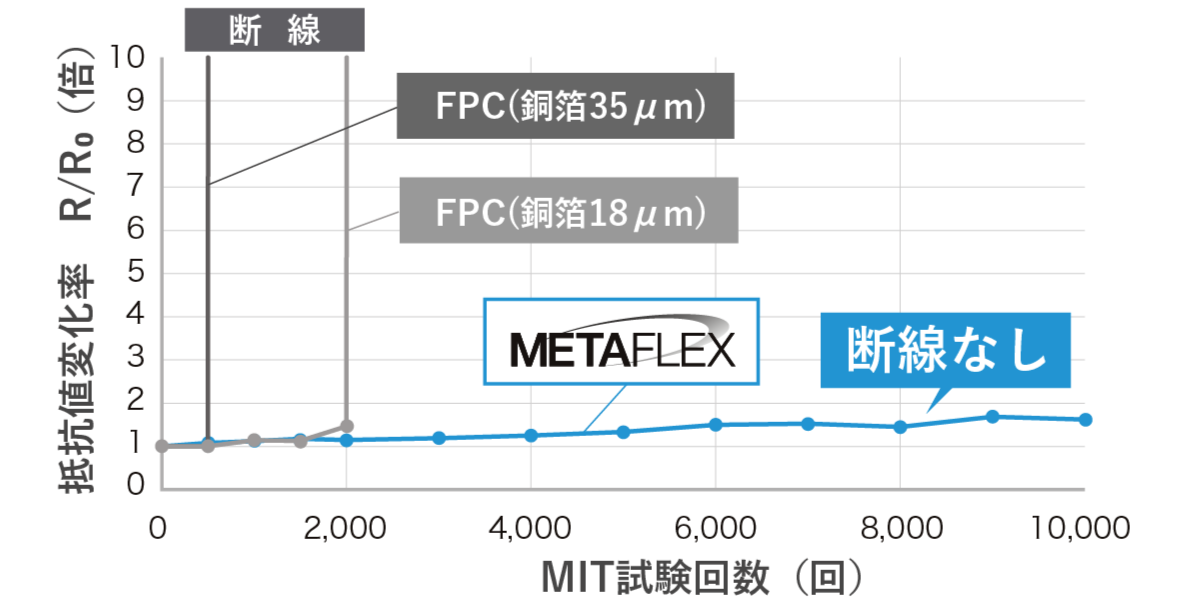

METAFLEXとフィルム/Cu配線の耐屈曲比較
| スペック |
||
| 項目 | データ | 備考 |
| 表面抵抗値 | 0.05Ω/□ | ロレスタ法 |
| 許容電流値 | 1A | 幅12mm |
| 耐屈曲性 | 下記グラフ参照 | MIT法 R=0.38mm |
| 最小 L/S | 1mm / 1mm | ー |

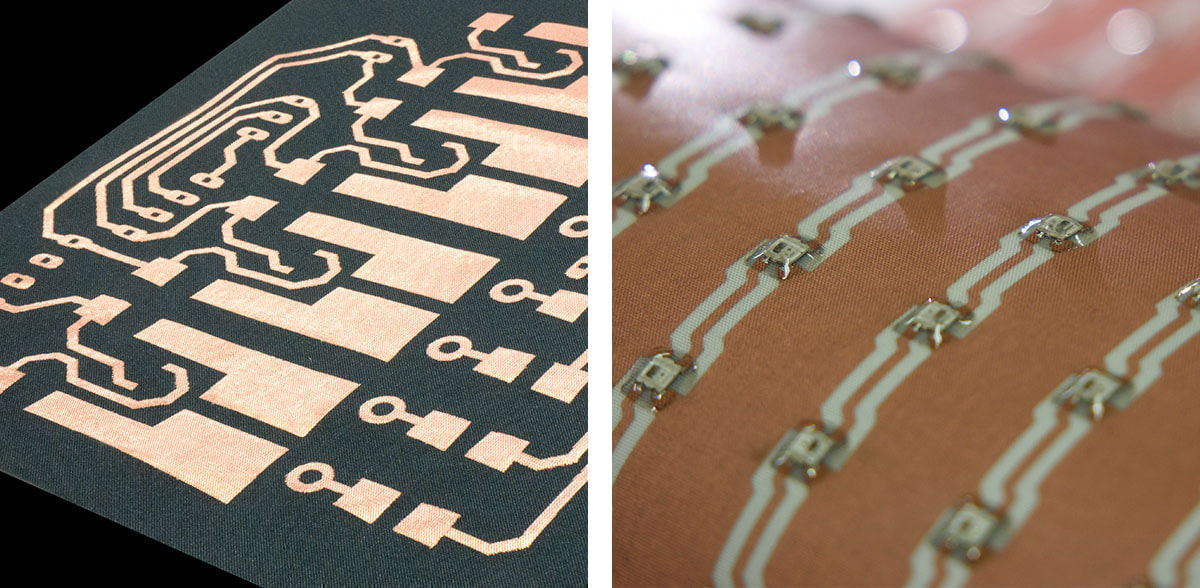

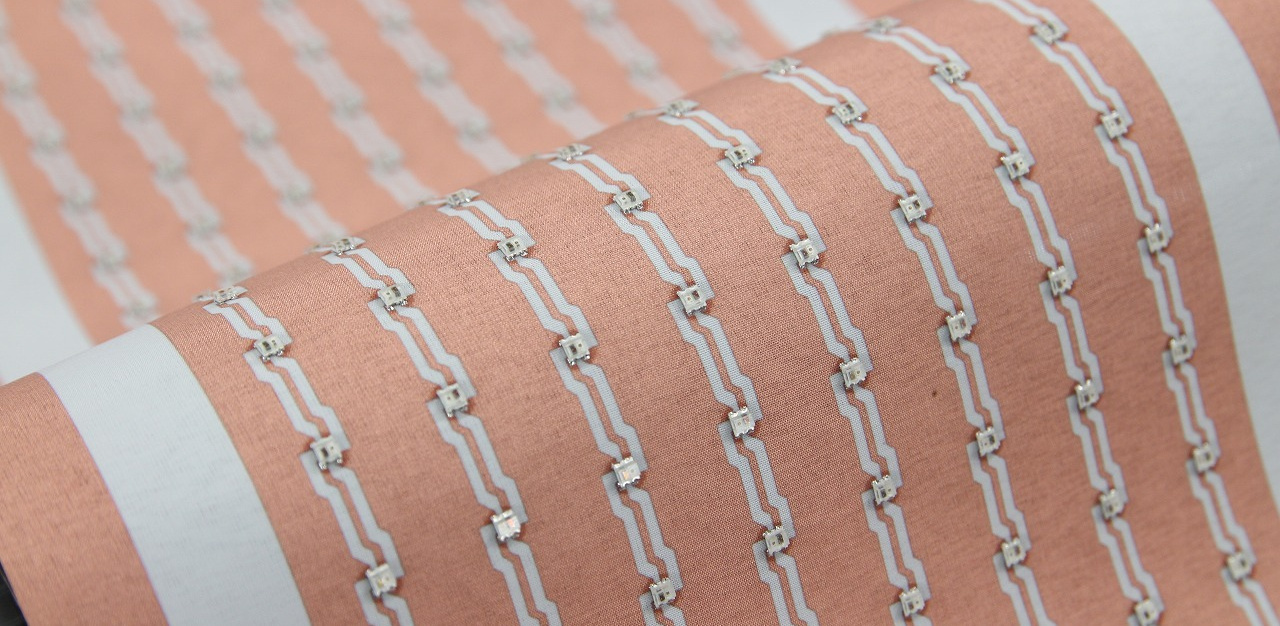

フレキシブルな耐屈曲回路＋部品実装
部品実装回路
フレキシブルな耐屈曲回路
＋部品実装
部品実装回路

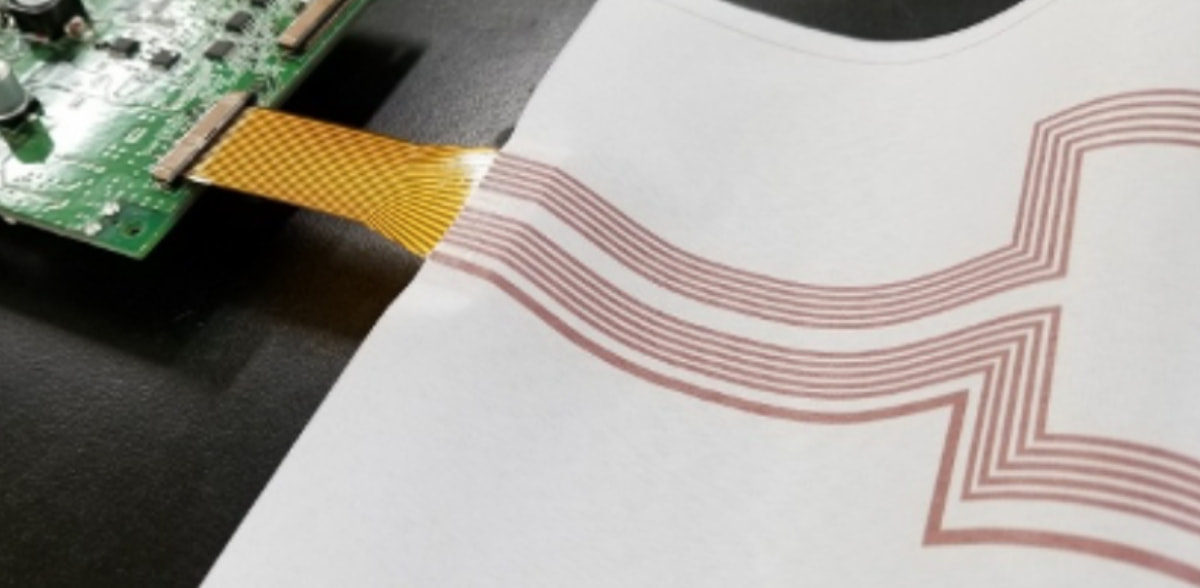

フレキシブル導電パターン

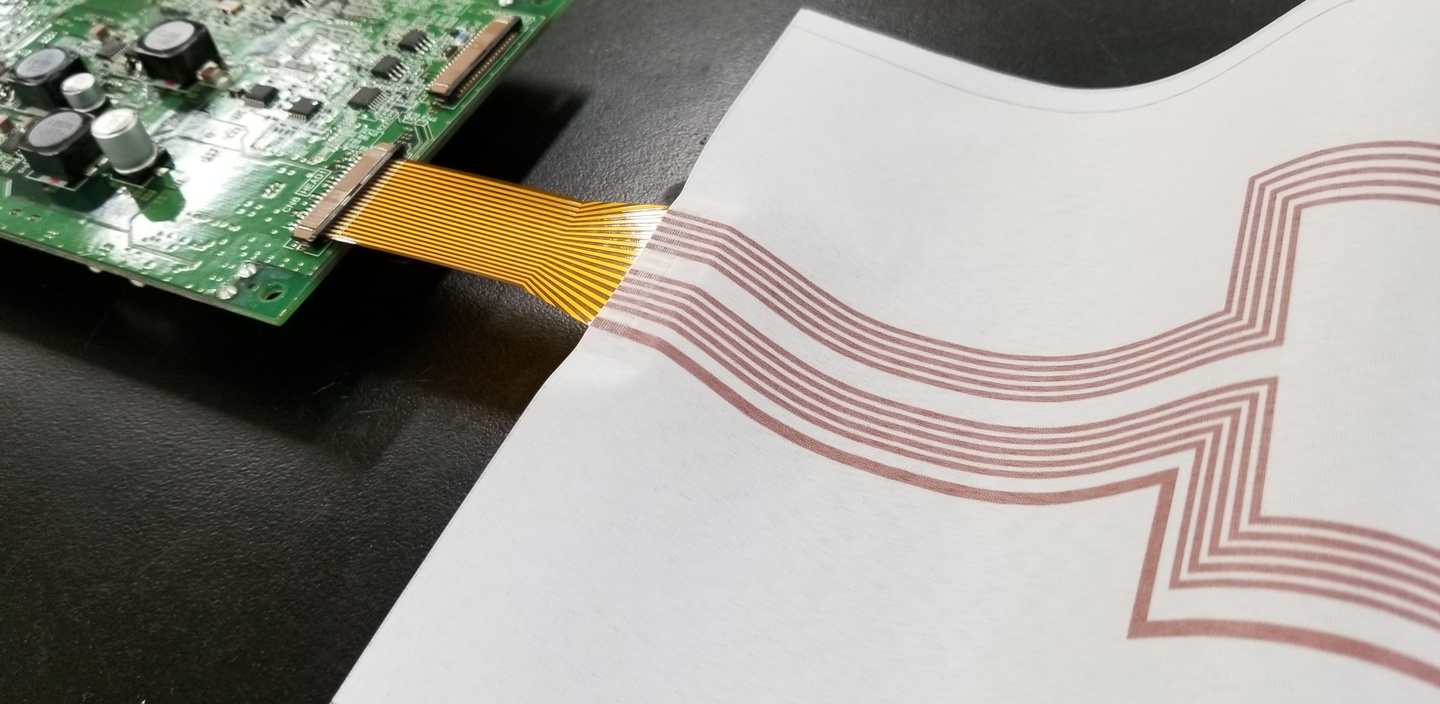

配線接続
主な接続方法
・低温ハンダ ・導電ペースト ・導電接着剤
・低温ハンダ ・導電ペースト ・導電接着剤
・かしめ ・導電テープ 等
実装回路動作

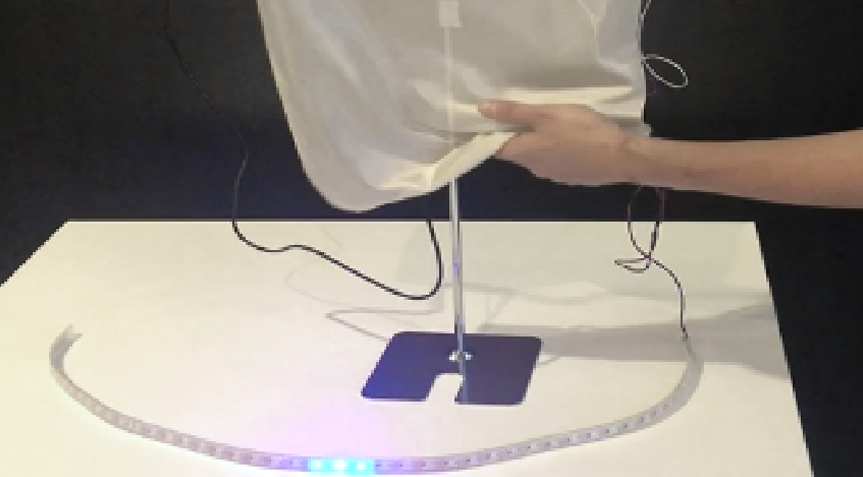

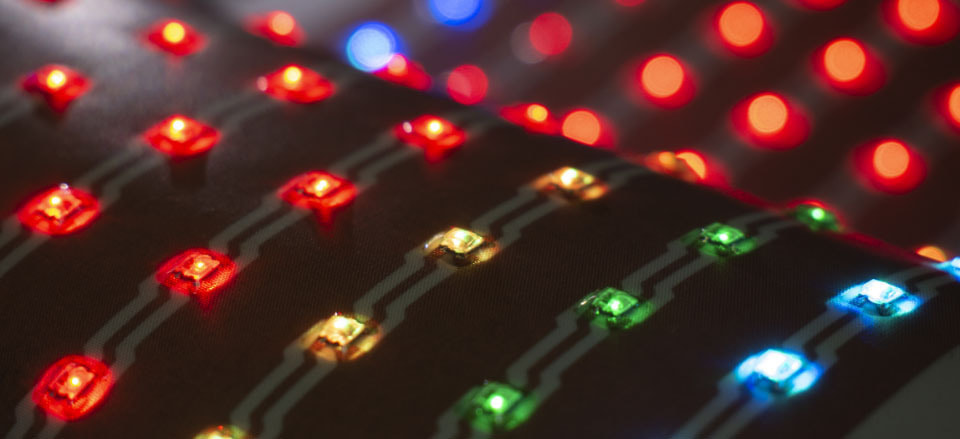

LED実装した柔軟かつ軽量な回路
| スペック |
||
| データ | 備考 | |
| 許容電流値 | 1A | 配線幅5mmの場合 |
| 最小 L/S | 0.5mm / 0.5mm | ー |
| 実装可能部品サイズ | 2mm × 2mm | ー |

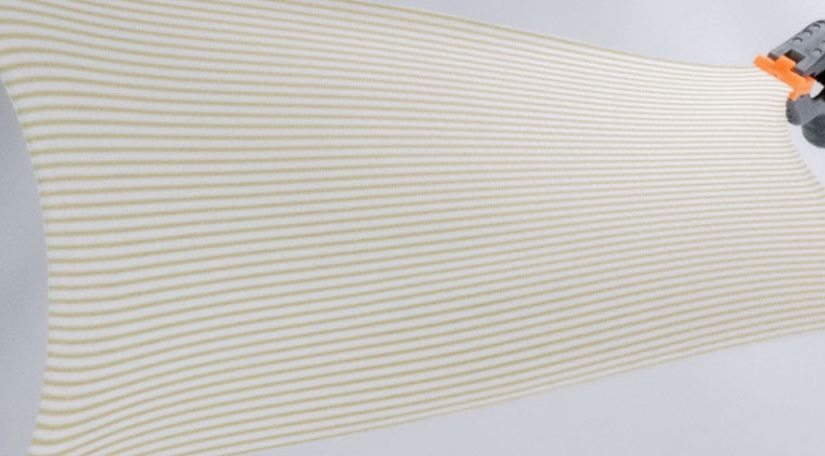

50%伸長でも安定した電気特性
高伸長配線
50%伸長でも安定した電気特性
高伸長配線
50%伸長でも安定した導電性を維持。曲面などの異形部分や形状変化に追従し、成型も可能。
伸長試験 / 成型試験
繰り返し伸長試験および成型試験動画

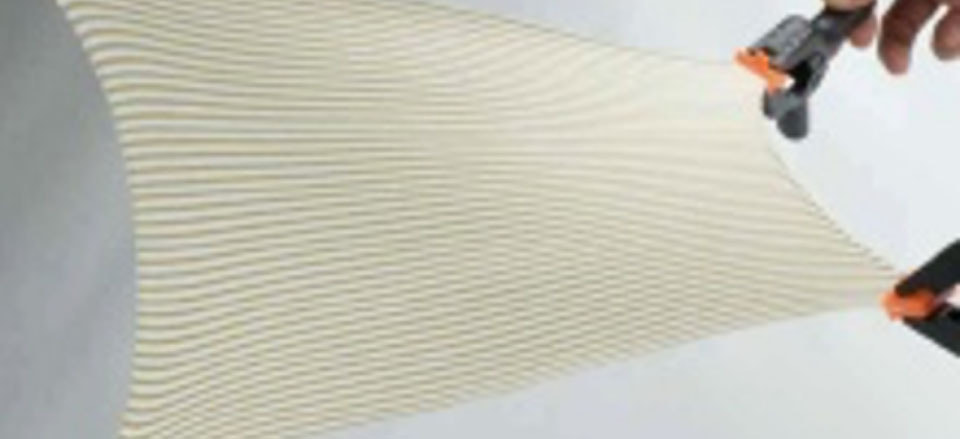

50%伸長でも断線なし

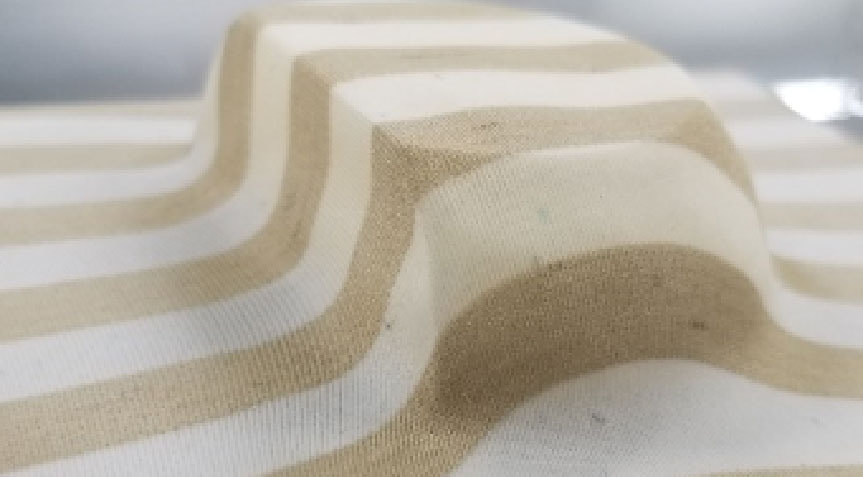

立体形状にも追従
柔軟性に優れたセンシングデバイスに対応
センサー電極
柔軟性に優れたセンシングデバイスに対応
センサー電極

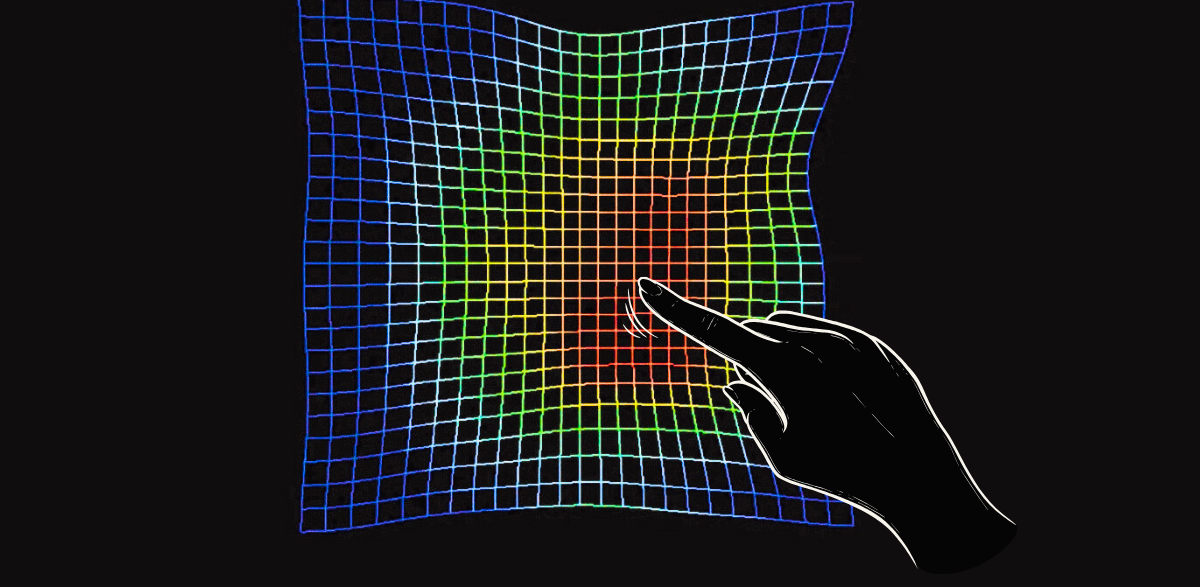

静電容量検知センサー
柔軟性、伸縮性を兼ね備えたセンサー電極

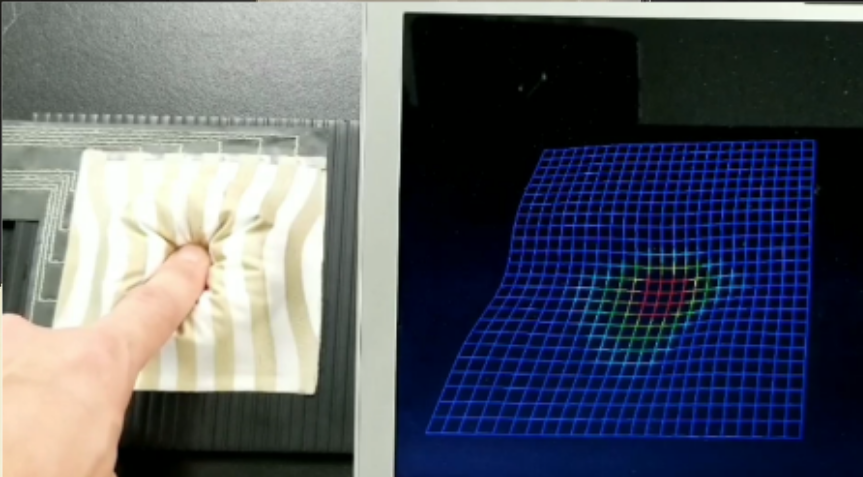

圧力検知センサー
形状変化に追従するフレキシブルセンサー電極

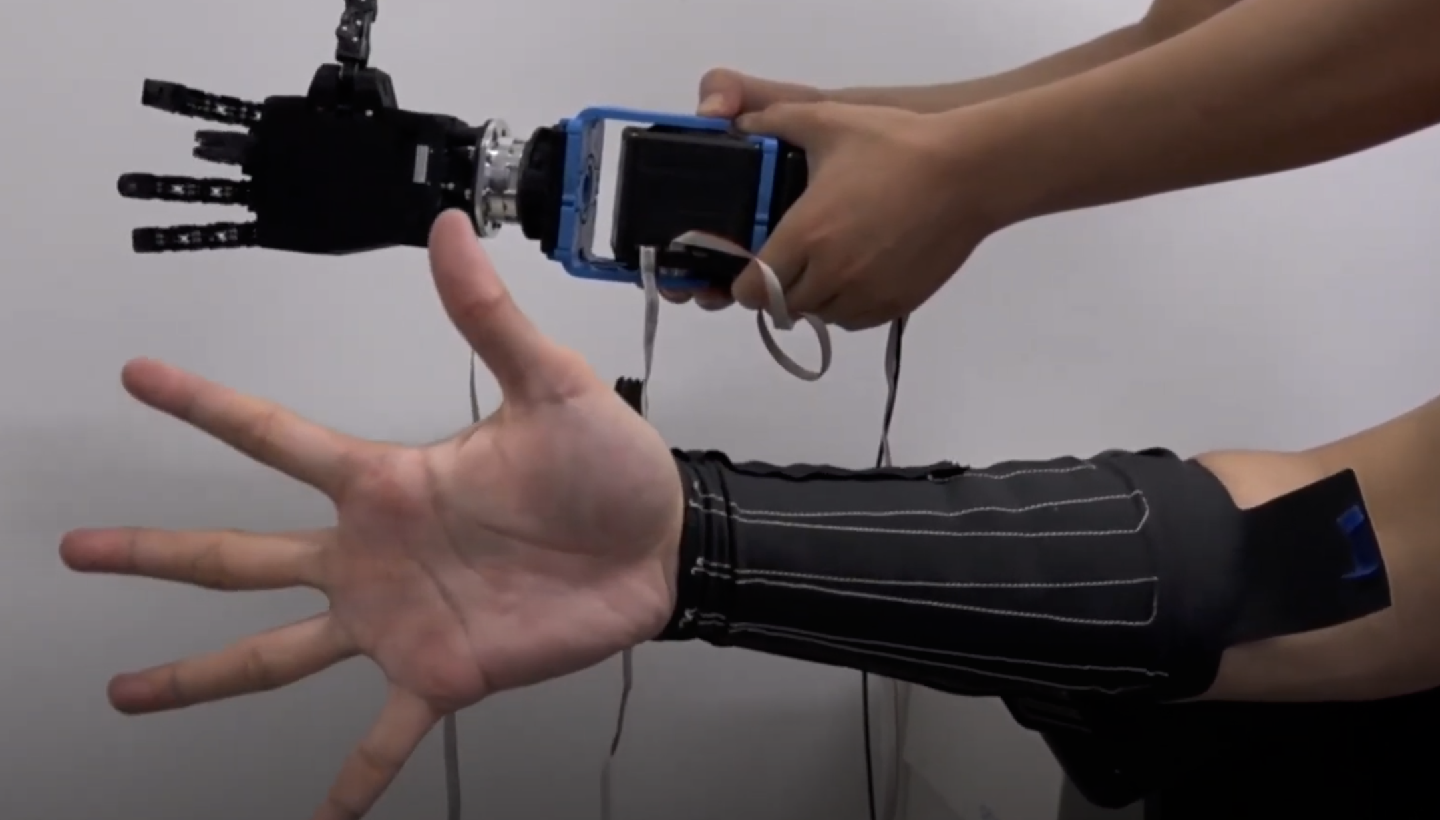

生体信号検知センサー
サポーター内部に設置された導電ファブリックが筋肉の動きを感知
※本サイトに記載された数値は代表値であり保証値ではございません。
