通音防水フィルター 「PROOPASS」

導電フォーム

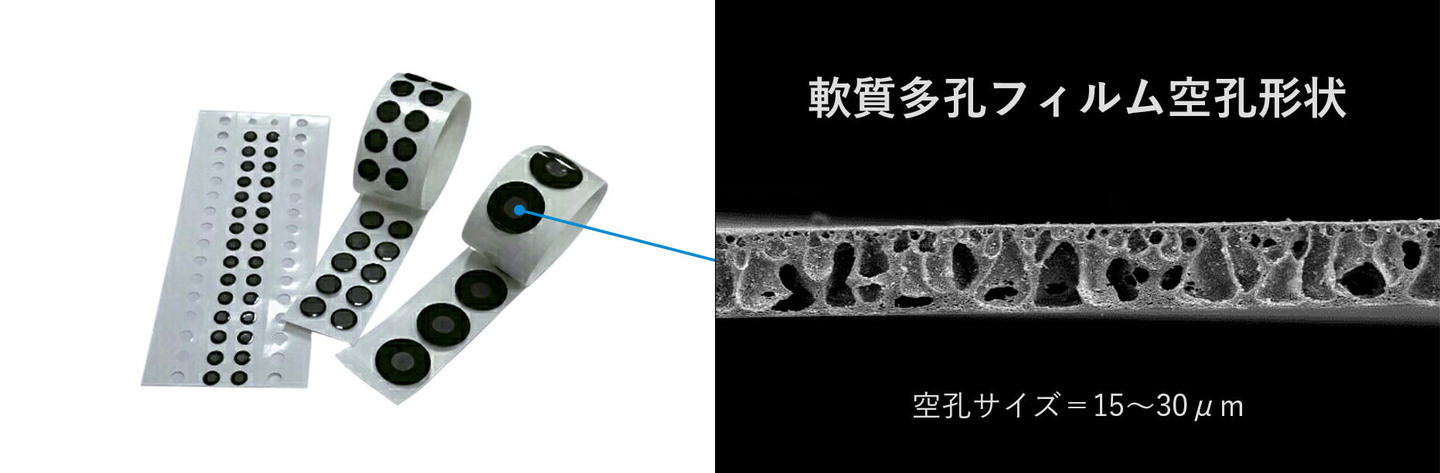

安定した通気性・通音性・防水性を併せ持つ機能性フィルム
モバイル機器筐体の防水レベルIPX7,IPX8を実現

特長

優れた防水性・優れた音響特性・環境対応

筐体の防水レベルIPX7、IPX8を実現します

必要特性・用途に合わせて品番のセレクトが可能です

RoHS,REACHに対応します

用途例

  • 携帯電話、スマートフォン、デジタルカメラなどのモバイル製品の音響、内外圧調整用防水フィルター

仕様|通音フィルター

S3K30NW

厚み (μm)

30

耐水圧 (kPa)

50

通気度 (秒/100cm2)

11

破断強度 (N/inc)

2.7

破断伸度 (%)

250

100%モジュラス (N/inc)

1.0

10%モジュラス (N/inc)

0.2

S3K3001

厚み (μm)

30

耐水圧 (kPa)

70

通気度 (秒/100cm2)

12

破断強度 (N/inc)

1.7

破断伸度 (%)

64

100%モジュラス (N/inc)

破断

10%モジュラス (N/inc)

0.7

SKN500 (高耐水タイプ)

厚み (μm)

25

耐水圧 (kPa)

500

通気度 (秒/100cm2)

4

破断強度 (N/inc)

16.2

破断伸度 (%)

37

100%モジュラス (N/inc)

3.8

10%モジュラス (N/inc)

6.9

耐水圧 JIS L 1092 B法ガーレ型法に準拠(JIS P 8117 B法と同等)
:JIS L 1092 耐水度試験(静水圧法)B法(高水圧法)に準拠 ※メッシュカバー使用 通気度:

セーレン法で測定:サンプル開口1.2mm×2.0mm

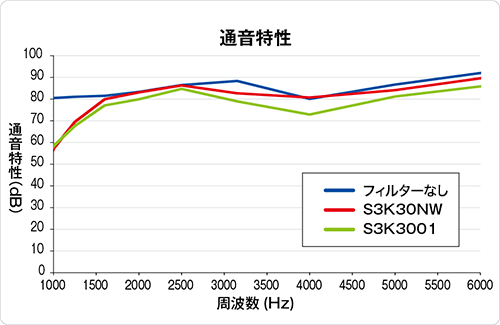

開放系で測定のため、低周波域では拡散による影響で透過損失が増大。

※このデータは測定値であり、保証値ではありません。

標準タイプ SKK4PT

厚み (μm)

80

耐水圧 (kPa)

50

通気度 (秒/100cm2)

3

破断強度 (N/inc)

68

破断伸度 (%)

14

10%モジュラス (N/inc)

58

高通気タイプ SK4PTN

厚み (μm)

60

耐水圧 (kPa)

50

通気度 (秒/100cm2)

1.6

破断強度 (N/inc)

73

破断伸度 (%)

24

10%モジュラス (N/inc)

60

撥油タイプ SK4PTMP

厚み (μm)

80

耐水圧 (kPa)

50

通気度 (秒/100cm2)

3

破断強度 (N/inc)

48

破断伸度 (%)

11

10%モジュラス (N/inc)

45

耐水50M SKN550PT

厚み (μm)

90

耐水圧 (kPa)

500

通気度 (秒/100cm2)

15

破断強度 (N/inc)

64

破断伸度 (%)

31

10%モジュラス (N/inc)

40

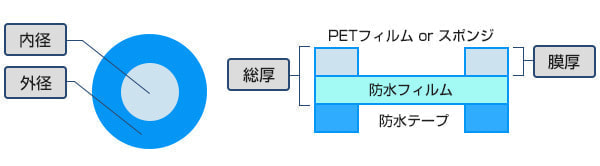

製品構成

部品での供給も可能です。
ご用途に合わせた形状および材料の指定も可能です。
