マイクロメッシュ

導電フォーム

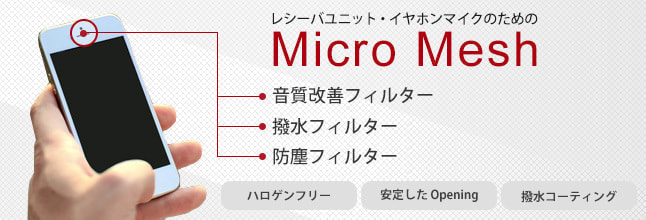

ポリエステルモノフィラメント糸で構成された高精度の繊維織物。
撥水性を有しレシーバーユニット、イヤホンマイク等に展開。

特長

優れた通音性、防塵性及び撥水性を有した防水スピーカーメッシュ素材

通音性(通気性)

撥水性

防塵性

環境適合(ハロゲンフリー)

仕様・データ

IEC(国際電機標準会議)61249-2-21、米国IPC(電子回路工業協会)4101B、社団法人日本電子回路工業会(JPCA)-ES01-2003、共通内容です。

  1. 塩素(Cl)含有率 : 0.09wt% (900ppm)以下
  2. 臭素(Br)含有率 : 0.09wt% (900ppm)以下
  3. 塩素(Cl)及び臭素(Br)含有率総量 : 0.15wt% (1500ppm) 以下

HF-420BH

Mesh Count (本/インチ)

420

線径 (μm)

31

Opening (μm)

29

Opening Area (%)

23

厚さ (μm)

49

通気性 (cc/cm2/秒)

130

通気抵抗
MKS rayls (pa・s/m)

115

撥水性 (級)

5

HF-380BH

Mesh Count (本/インチ)

380

線径 (μm)

31

Opening (μm)

33

Opening Area (%)

26

厚さ (μm)

45

通気性 (cc/cm2/秒)

185

通気抵抗
MKS rayls (pa・s/m)

80

撥水性 (級)

5

HF-300BH

Mesh Count (本/インチ)

300

線径 (μm)

34

Opening (μm)

47

Opening Area (%)

33

厚さ (μm)

53

通気性 (cc/cm2/秒)

330

通気抵抗
MKS rayls (pa・s/m)

32

撥水性 (級)

5

HF-280BH

Mesh Count (本/インチ)

280

線径 (μm)

34

Opening (μm)

55

Opening Area (%)

38

厚さ (μm)

55

通気性 (cc/cm2/秒)

420

通気抵抗
MKS rayls (pa・s/m)

22

撥水性 (級)

5

マイクロメッシュ規格一覧のダウンロードはこちらから

ダウンロード

●通気性 測定方法 : JIS L 1096 フラジール法
●撥水性 測定方法 : JIS L 1092 スプレー法

◇上記以外のマイクロメッシュにつきましても生産している場合がございますので、別途お問い合わせください。

※このデータは測定値であり、保証値ではありません。

マイクロメッシュ規格値について

Mesh Count

1インチ間の糸の本数

線径

糸1本分の太さ

Opening

糸と糸の間の距離

Opening Area

Micro Meshの空間率

厚さ

マイクロメッシュの厚み

通気性

1秒間における1cm2あたりの通風量

通気抵抗 MKS rayls

マイクロメッシュを通過した空気の圧力差

撥水性

水滴の弾き具合
